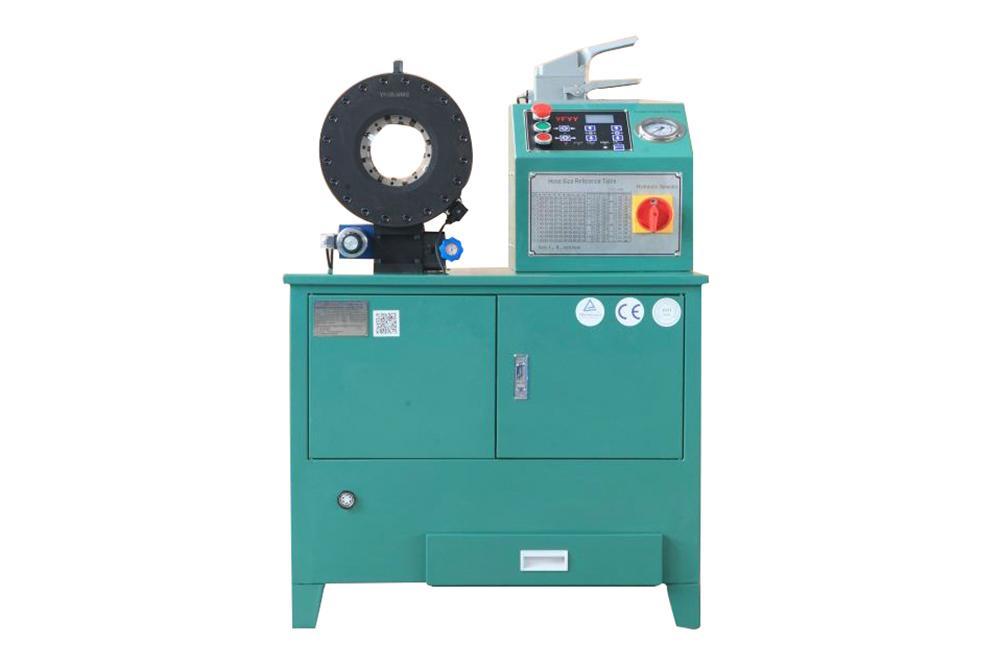

مكبس خراطيم هيدروليك YONG-FENG F51N
التطبيقات

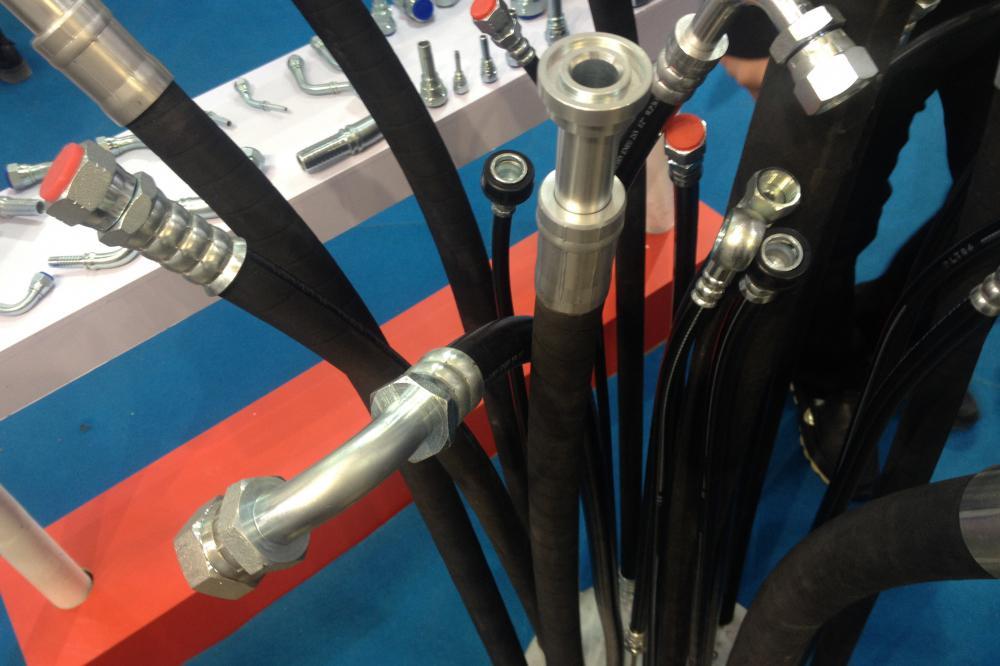

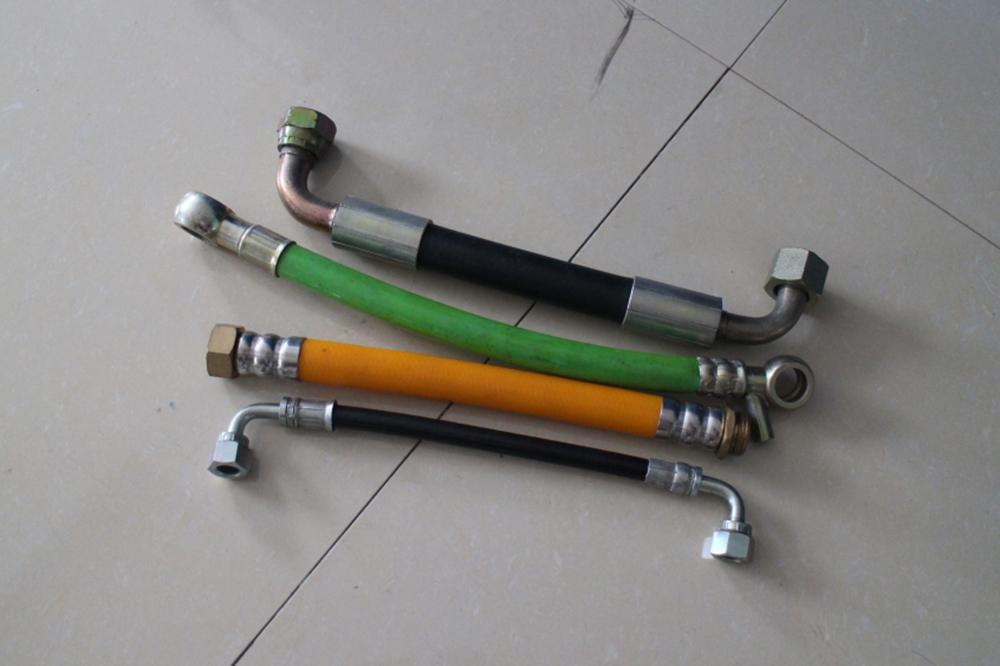

إن مكبس خراطيم الهيدروليك YONG-FENG F51N يتم التحكم فيه بواسطة سي أن سي (CNC). قوة الكبس من ماكينة كبس الليات هي 3600KN، مع مدى كبس يتراوح من 6مم إلى 88مم و14 طقماً من لقمة الكبس المعيارية. ماكينة كبس الليات مستخدمة استخداما واسعا لكبس خراطيم الوقود العالية الضغط، الخراطيم الصناعية، ليات المياه والخراطيم الطبية الخ.
الحد الأقصى من القطر الداخلي
الخراطيم الصناعية: 2½"
الخراطيم مع طبقتين من الأسلاك المجدولة: 2"
الخراطيم مع 4 طبقات من الأسلاك المجدولة: 2"
الخراطيم المنخفضة الضغط φ6،φ8،φ10،φ12
| مادة رأس المكبس | فولاذ مشكل بالحدادة |
| مدى الكبس | 6-88mm |
| قطر الخرطوم | 2", 4SN |
| قطر المرور | 118mm |
| قطر الفتحة بدون لقمة | 118mm |
| الفتحة | +25mm |
| ضغط النظام | 31.5Mpa |
| قوة الكبس | 3600kN |
| المحرك | 3kw/4kw |
| الفلطية | حسب الطلب |
| التحكم | CNC |
| أطقم اللقم | 14 طقم |
| الوزن | 270kg |
| ارتفاع×عرض×طول | 820*510*1140mm |
مواصفات اللقمة
لقمة ذات الضغط العالي:| الرقم | Φ6 | Φ8 | Φ10 | Φ13 | Φ16 | Φ19 | Φ25 | Φ32 | Φ38 | Φ51 |
| مدى الكبس | 15-25mm | 18-28mm | 20-30mm | 23-33mm | 26-36mm | 29-39mm | 37-47mm | 46-56mm | 51-61mm | 63-73mm |
| طول اللقمة | 45mm | 45mm | 45mm | 50mm | 65mm | 65mm | 80mm | 80mm | 80mm | 80mm |
لقمة ذات الضغط المنخفض:
| الرقم | Φ6 | Φ8 | Φ10 | Φ12 |
| مدى الكبس | 6-16mm | 8-18mm | 10-20mm | 12-22mm |
| طول اللقمة | 35mm | 35mm | 35mm | 35mm |
التفاصيل
ماكينة كبس الخراطيم CNC لديها المزايا البارزة بالمقارنة مع مكابس الليات التقليدية:

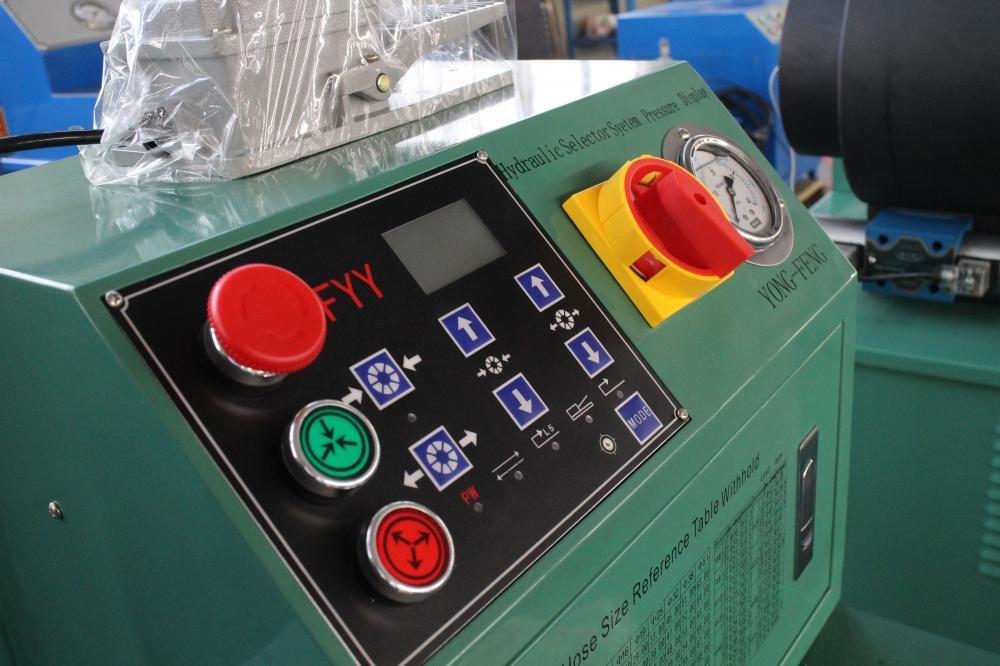

- لوحة التشغيل المتحكمة رقميا واضحة وسهلة للفهم، مع التشغيل البسيط.

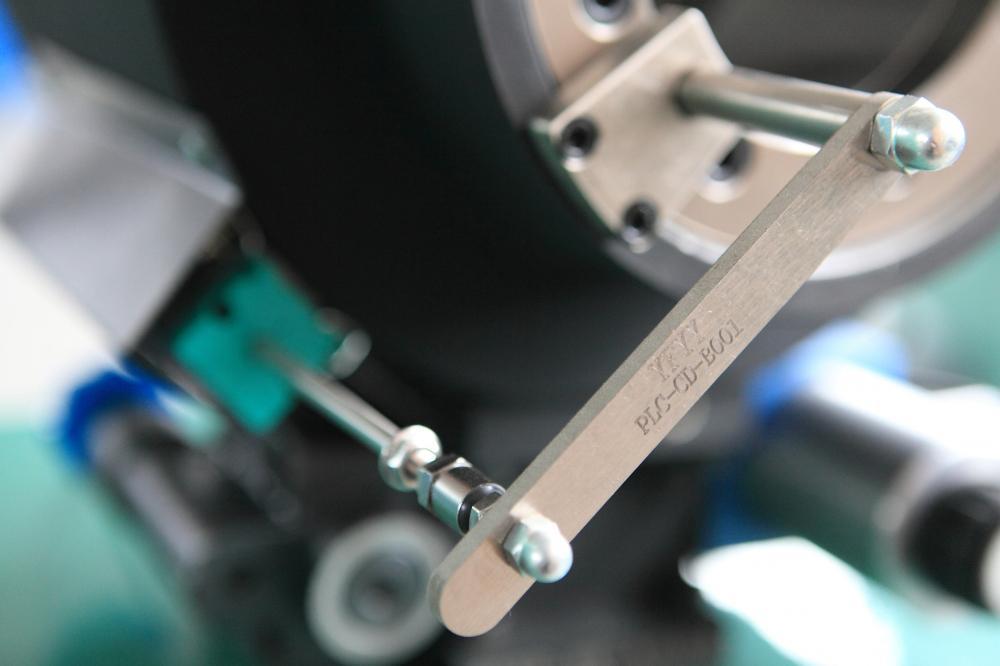

- يتم تصميمها مع المقياس الإلكتروني للاستبدال عن التعديل اليدوي التقليدي، مع دقة كبس تصل إلى 0.01مم، وهي 10 أضعاف أدق من مكائن كبس الخراطيم التقليدية.
- عمل الكبس ليس أكثر دقة فقط، بل أجمل وأروع أيضا.
نظام الموصلية الهيدروليكية

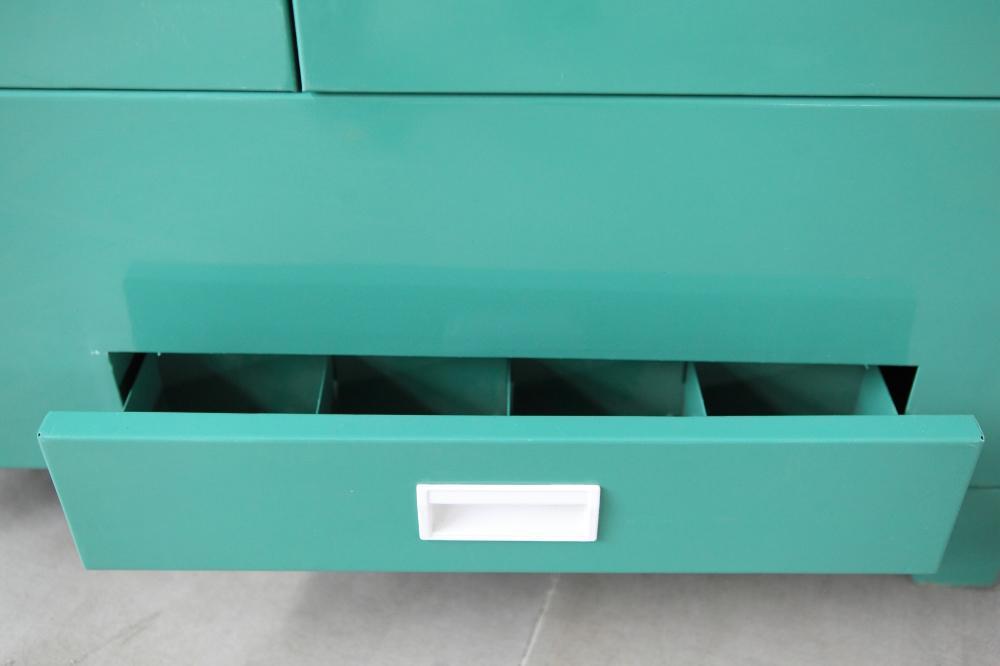

الخزانة من ماكينة كبس الليات قابلة لوضعها على الأرضيات بشكل مباشر. ولا تحتاج إلى منضدة العمل الإضافية، مما يسهل تشغيل الماكينة. حيث يوجد جارور القوالب المصمم في الخزانة، هذا يوفر الفضاء ويعطي السهولات لتخزين مختلف القوالب.
المواد

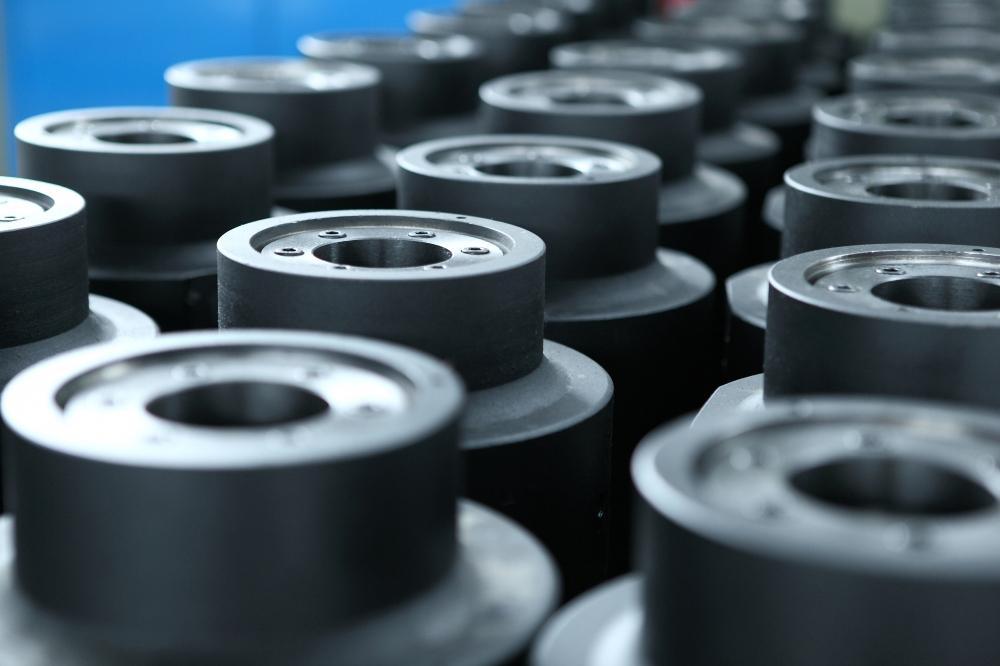

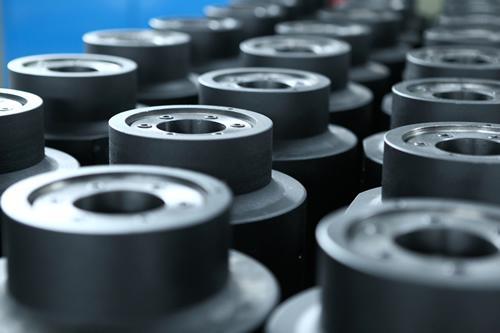

غطاء أسطوانة الزيت، خزان الزيت وقضيب الكباس جميعها مصنوعة من الكروميوم 40، وهذه المادة مقاومة للضغط العالي ومقاومة للتلف، ولديها قدرة ممتازة على امتصاص الصدمة وتحمل الحمولة.

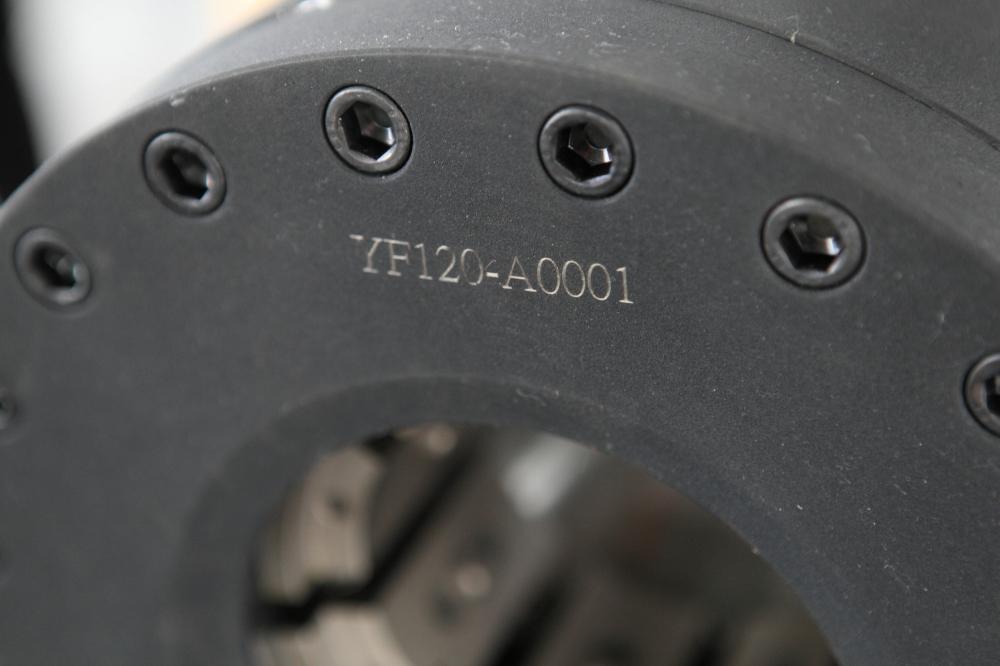

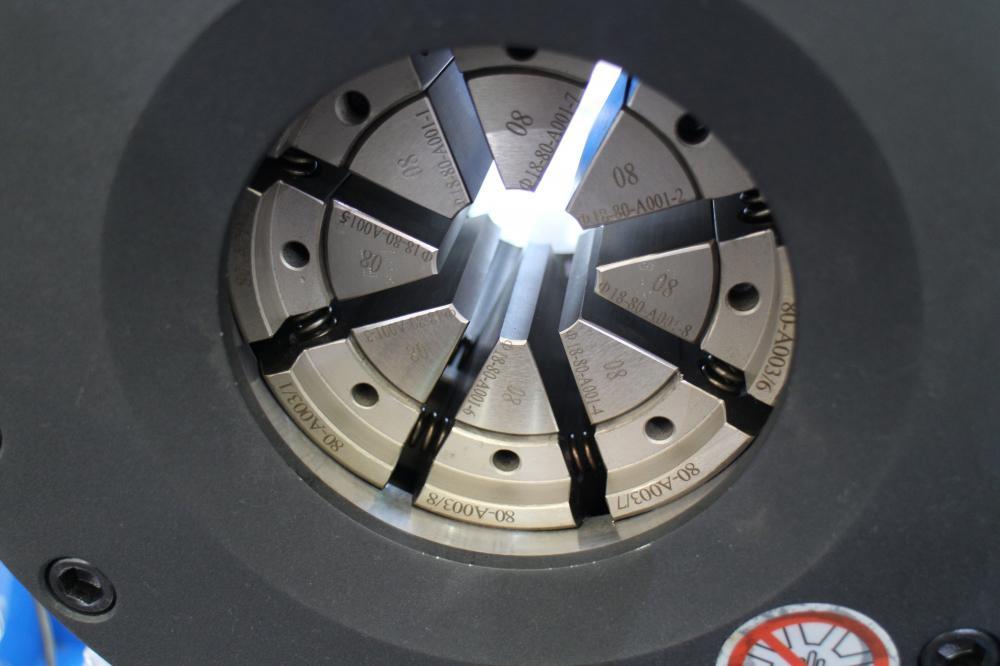

توصيل اللقمة

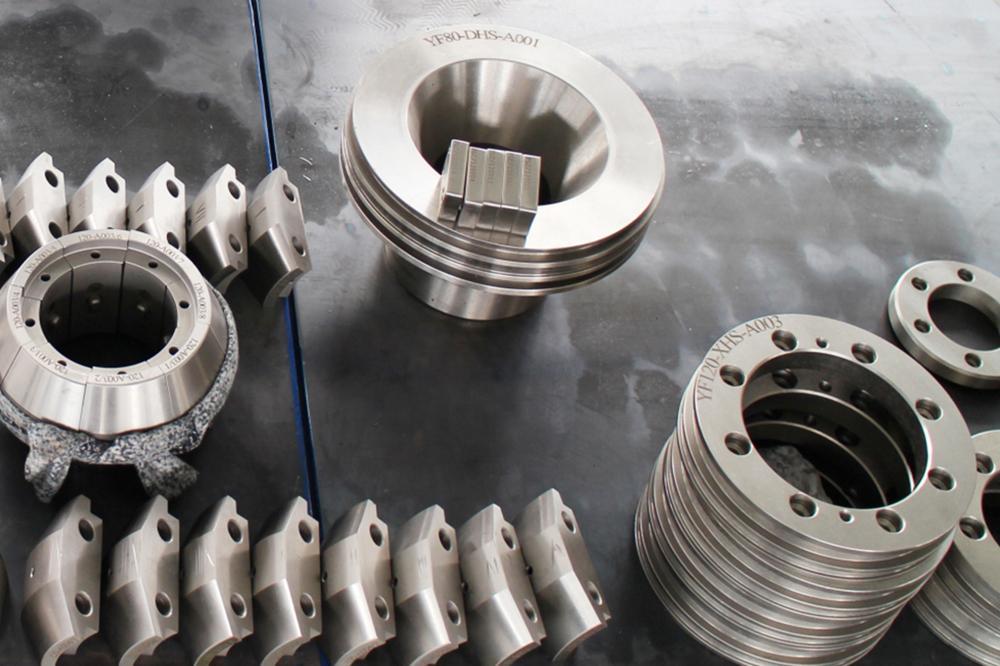

يتم تصنيع لقمة الكبس من فولاذ القوالب Cr12، ويتم توصيل لقم الكبس بواسطة المغناطيس، هذا يجعل تجميع اللقم وتفكيكها بسهولة، ويضمن تأثير الكبس الرائع.
